UAV Laserbathymetrie
Drohnenbasierte Unterwasser LiDAR Vermessung
UAV Laserbathymetrie
UAV Laserbathymetrie – Bathymetrie Laserscanning – Grünlicht LiDAR
Die Vermessung der Unterwasser Topografie stellt individuelle Herausforderungen an Messverfahren dar. Durch den Einsatz von hochaufgelösten Grünlicht LiDAR Systemen vermisst man sowohl Gewässergrund, als auch Uferbereiche Simultan. Der Einsatz von Drohnen bringt dabei Vorteile in der Effizienz, Punktdichte und Eindringtiefe.
UAV Laserbathymetrie/ Laserbathymerty Unterwasservermessung aus der Luft
Mit dem Messverfahren der Laserbathymetrie (Grünlicht LiDAR), (Anm.: eng.: Laserbathymerty) bestimmt man simultan die Topografie von über- und unter Wasser liegenden Bereichen. Es handelt sich hierbei ein optisches Messverfahren zur Vermessung von Gewässersohle und Gewässergrund. Durch hohe Erfassungsraten und daraus resultierende hohe Punktdichten, können die ALS Punktwolken klassifiziert werden um verbesserte Ergebnisse verglichen mit herkömmlichen Methoden zu erreichen.

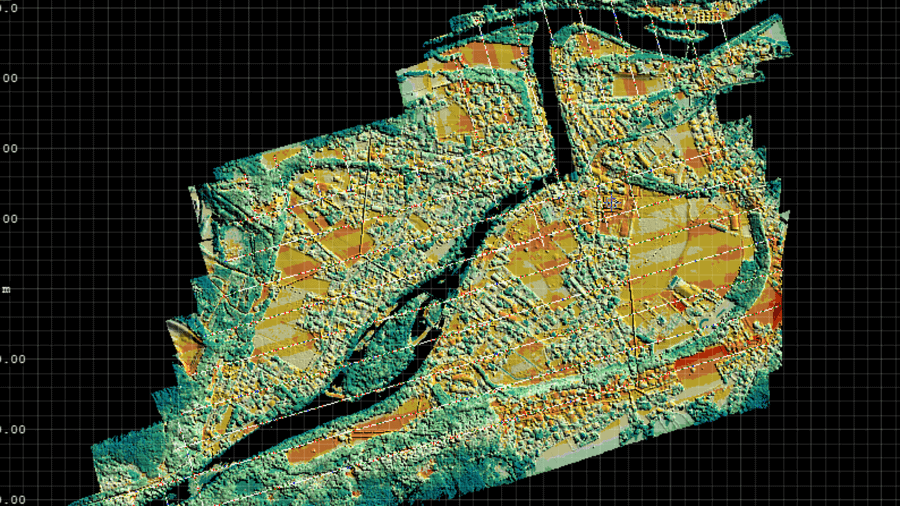

Diese Methode eignet sich für die Erstellung von Unterwasser Geländemodellen (DGM-W). Dabei handelt es sich um Rasterdatensätze, die für hydrologische Analysen wie z.B. Gefahrenzonenpläne, Abflussanalysen oder Hangwasserkarten verwendet werden.
Der Einsatz von Drohnen mit hochaufgelösten Laserscannern ermöglicht durch die niedrige Fluggeschwindigkeit und die niedrige Einsatzhöhe hohe Eindringung und große Punktdichten bis mehrere Hundert Punkte pro Quadratmeter.
Einsatzbereiche der UAV Laserbathymetrie
Vergangene Projekte, die von Skyability durchgeführt wurden, zeigen besonders im Bereich bewachsener Ufer die Stärken der Technologie.
Die Erfassung von Gewässer- und dem umliegenden Uferbereich erfolgt in einem oder mehreren Flugstreifen simultan. Durch die Überlappung einzelner Flugstreifen erhält man neben verschiedenen Perspektiven auch eine hohe Punktdichte, aus denen Digitale Geländemodelle – siehe auch Digitale Geländemodelle – abgeleitet werden.
Typische Einsatzbereiche der Laserbathymetrie (Anm.: eng.: Laserbathymerty) sind:
- Habitats Untersuchungen in Fließgewässern
- Kartierungen von Unterwasserstrukturen
- Geschiebe Monitoring
- Speicherinhaltskurven von Stauseen
- Renaturierungsmaßnahmen
- Baudokumentation
- Räumstellenkartierung
UAV Laserbathymetrie oder doch klassische VErmessung? (Anm.: eng.: Laserbathymerty)
Die Drohnenbasierte Gewässervermessung durch Laserbathymetrie (Anm.: eng.: Laserbathymerty) ist ein Verfahren für die „lückenlose“ Erfassung des Gewässergrundes durch LiDAR Technologie. Eingeschränkt wird die Methode vor allem durch die Trübung des Wassers. Gemessen wird durch den Einsatz des stärksten und modernsten Systems am Markt, dem RIEGL VQ 840 GL bis zu 2,5 facher Sichttiefe – auch Secchi Tiefe genannt.
Alternativ dazu steht die Erfassung von Profilen oder die Echolotung durch Bootsbefahrungen. Bei der klassischen Vermessung ist es nicht möglich tiefe Bereiche zu erfassen, zudem ist bei großen Profilabständen die Datendichte sehr begrenzt. Bei der Echolotung eine gewisse Mindesttiefe erforderlich ist. Beide Methoden lassen sich durch den Einsatz von Laserbathymetrie hervorragend ergänzen, wie z.B. beim Übergang von bestehenden Geländemodellen oder zu Messdaten durch Echolotungen.
Die meist flachen und seichten aber dicht bewachsenen „Restwasserstrecken“ werden vor allem durch den Einsatz von Drohnen lückenlos erfasst um lückenlose Ergebnisse für die anschließende Modellierung zu erzielen.
